缝纫机控制器操作说明书

目录

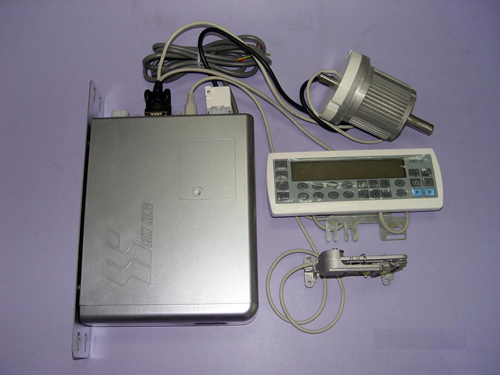

一、 规格
二、 安全使用注意事项

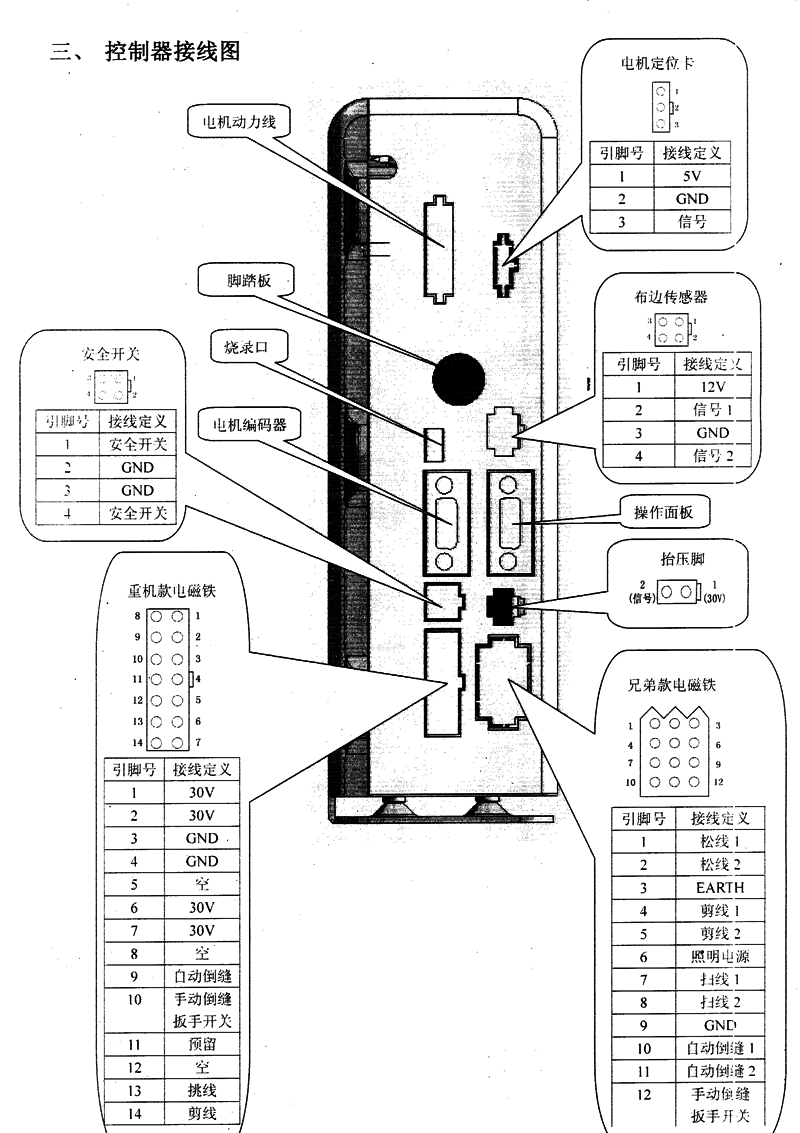

三、 控制器接线图
四、 操作界面说明
五、 各种缝制模式的缝制方法
六、 功能详细说明
七、 参数一览表

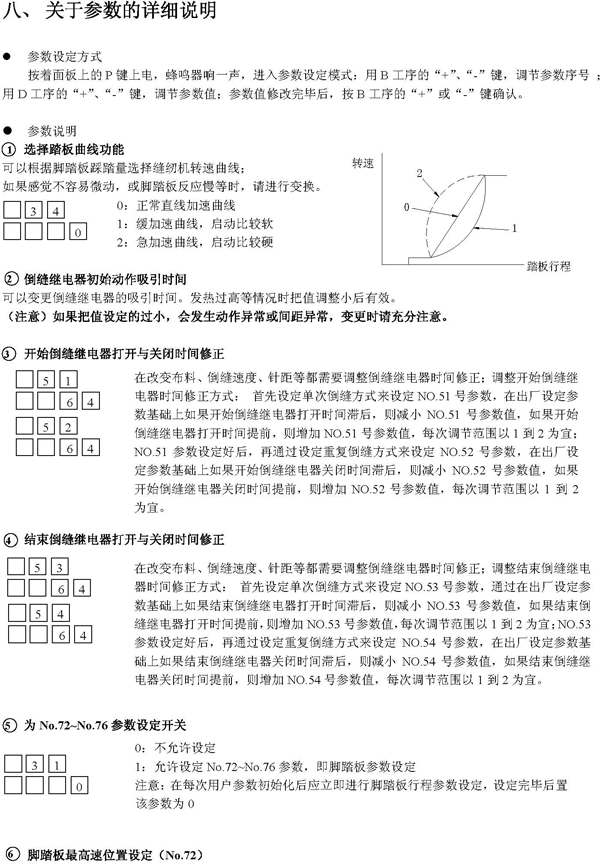

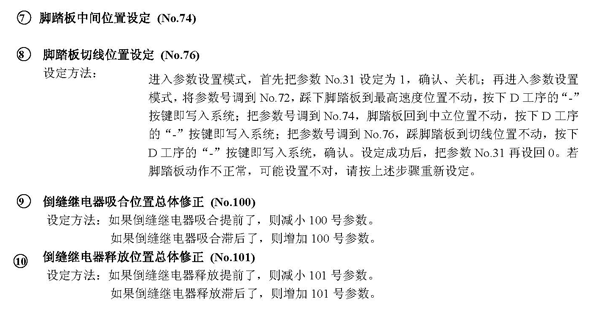

八、 关于参数的详细说明

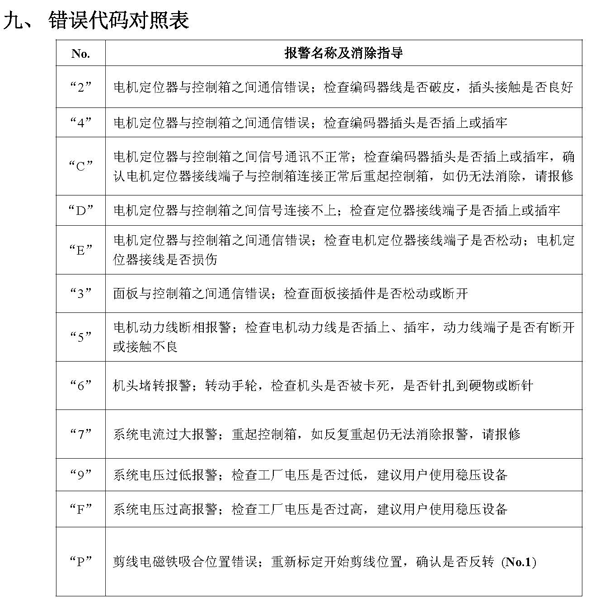

九、 错误代码对照表

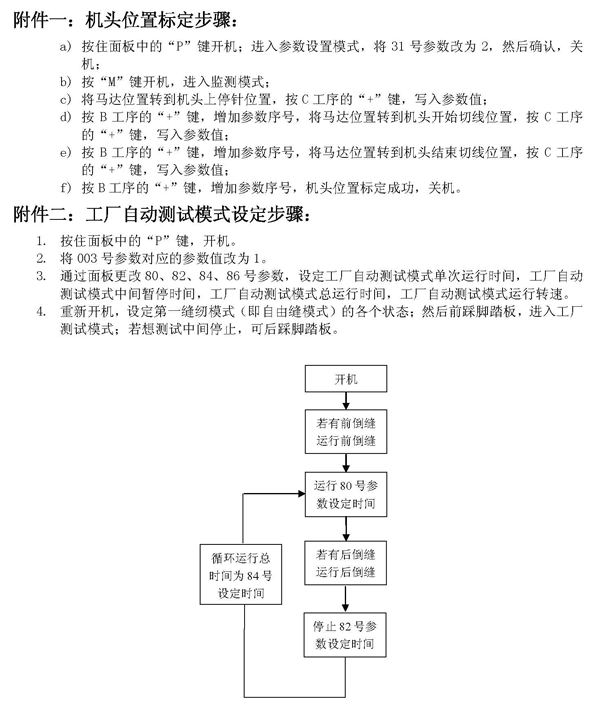

附件一:机头位置标定步骤:
附件二:工厂自动测试模式设定步骤:

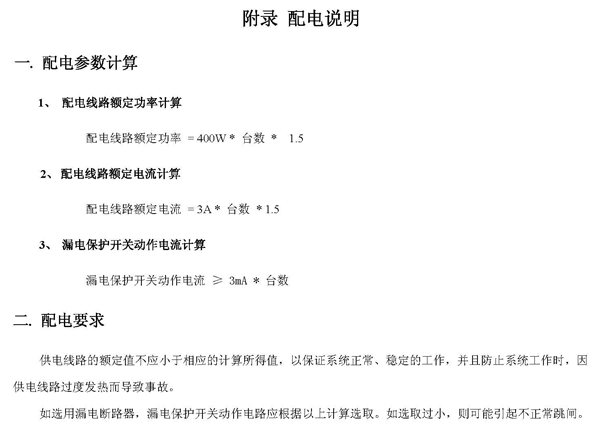

附录 配电说明

一、 规格


控制器型号(Control  Type

SK-SD-40-50

马达类型(Motor model

交流伺服电机
AC SERVEO MOTOR

电源电压(Voltage Range

AC 220±20%V 50/60Hz

最大瞬时功率 (MAX. output Power)

550W

额定输出功率 (Rated output Power)

400W

电机转速(motor rotating speed

5000rpm

最大扭矩(MAX.  Torque)

3.6/N*m

定位精度 (Orientation Precision)

±0.5o

工作环境温度 (Environment  Temp.)

0~40oC

相对湿度 (Comp. Humidity)

90%




二、 安全使用注意事项

1. 产品到达后,确认的注意事项:
对于电控箱和缝纫机机头,请使用指定的组合,否则会发生系统的故障或损坏;
2. 安装时注意事项:
2.1 安装环境通风良好,灰尘、脏物和湿气少;无腐蚀性或者易燃、易爆气体,否则会发生触电或者火灾;
2.2 安装时,请关掉拔掉电源后再进行,否则意外的起动可能造成安全事故;
3. 配线时注意事项:
3.1 电控箱的接地端子必须接地,否则机头和电控箱可能漏电;
3.2配线时请准备具有所需容量的断路器,否则可能造成瞬间电流过大而烧坏系统或电线,配电时参考规格说明;
3.3 如工作现场电压不稳,请配备稳压设备,否则无法保证系统正常和稳定的工作;
3.4 请不要挤压和张拉电源线或信号线,否则可能导致系统工作不稳定;
3.5 对于电控箱的输出端子U, V, W ,请不要与三相电源连接,否则可能会发生触电或者火灾;
3.6 编码器的信号线插头务必拧紧,否则可能导致编码器通信不良或错误;
3.7 务必切实将电源端子、电机输出端子拧紧,否则可能会发生火灾;
4. 运行时注意事项:
4.1 运行时,请预先设定正确的用户参数,不设定,便开始运行,则有可能造成失控和故障;
4.2 在运行中,禁止触摸手轮,否则可能受伤;
4.3 在运行中,禁止打开电控箱箱盖,否则可能会导致电控箱短路爆炸,引发火灾;
4.4 在上电、运行过程中,不要对电控箱的电源线和信号线插头带电插拔,否则可能导致系统损坏;
4.5 进行以下操作时,请先关掉电源开关:
4.5.1 穿线和更换旋梭时;
4.5.2 更换机针、压脚、针板、送布牙、支架、护针器、布导向器等时;
4.5.3 调整踏板、调整挑线杆时;
4.5.4 离开工作场所时;
4.6 拔电源的插头时,请先关掉机器电源开关,否则会触电或者损坏电器零件;
5. 维护及检修时注意事项:
5.1 检修时,禁止在打开电源的状态下进行,否则会发生触电事故和突然起动;
5.2 通电状态下,禁止触摸电控箱内部的零件,否则可能触电;
5.3 关掉电源后,在2分钟内不要触摸内部端子,否则可能触电;
5.4 不要拆卸伺服电机,否则可能造成内部编码器的损坏;
5.5 在通电状态下,不要改变配线,否则可能触电或引发火灾;

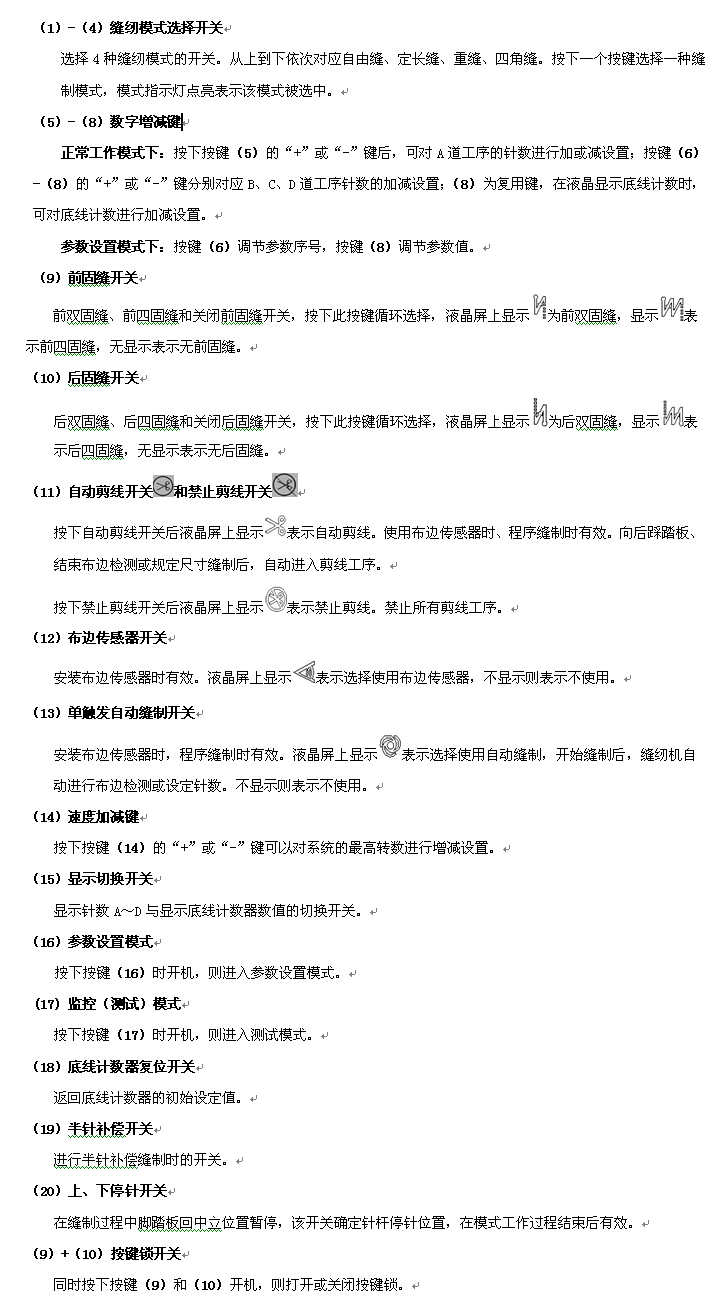

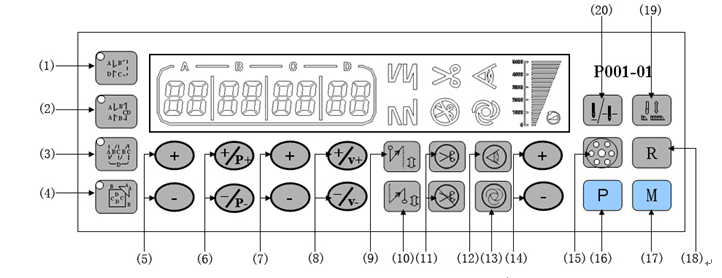

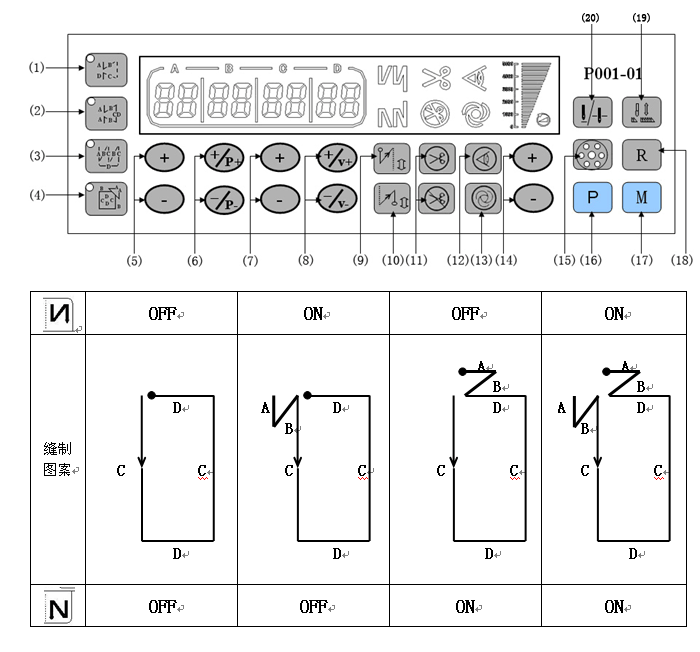

四、 操作界面说明

五、 各种缝制模式的缝制方法

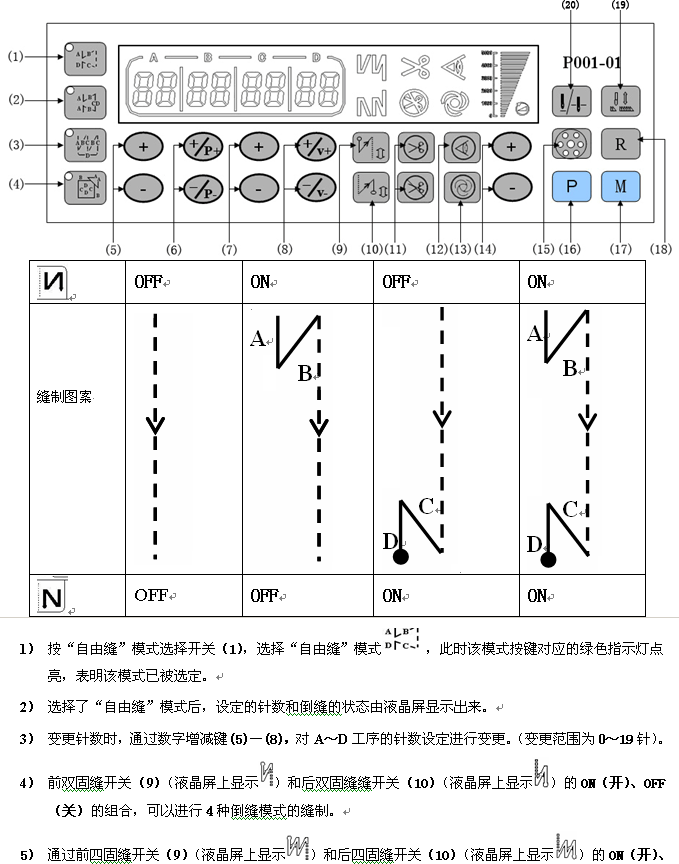

(1) 自由缝

二、 安全使用注意事项
OFF(关)组合,可以选择四固缝缝制(双重倒缝缝制模式)。

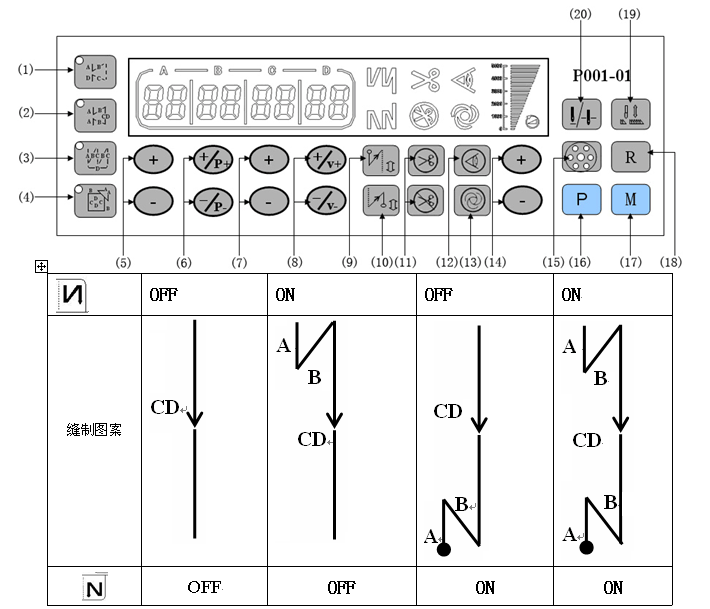

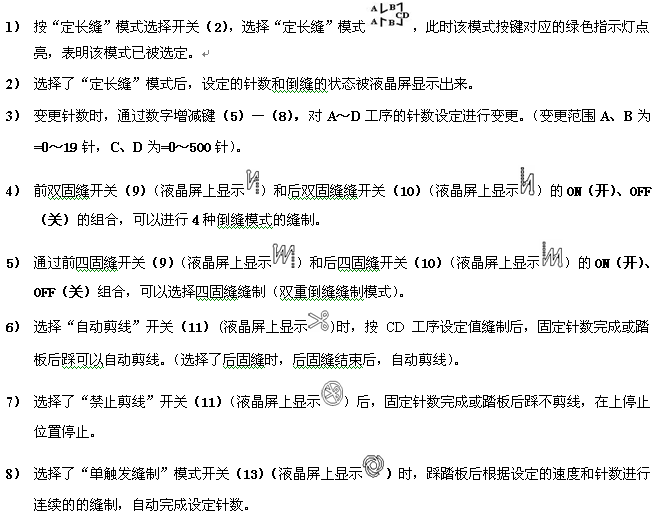

(2) 定长缝

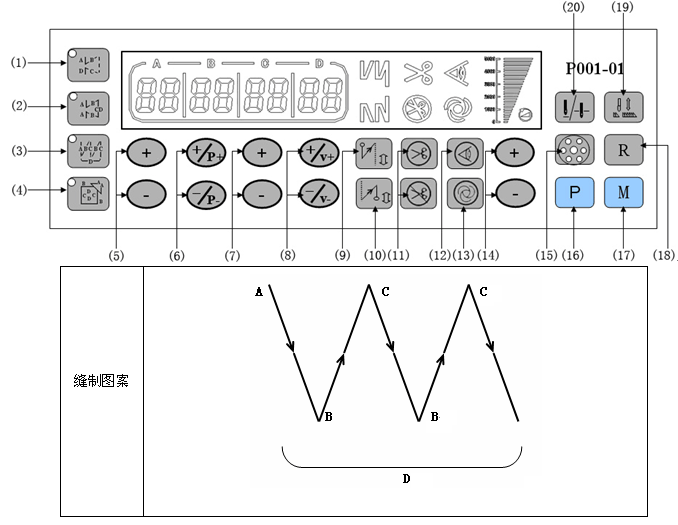

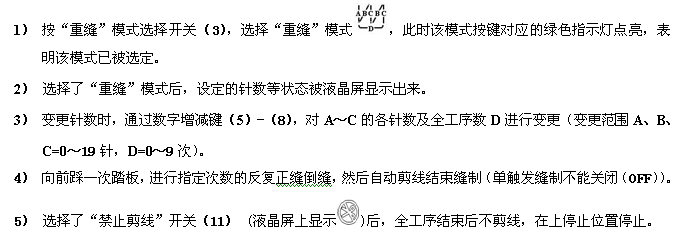

(3) 重缝

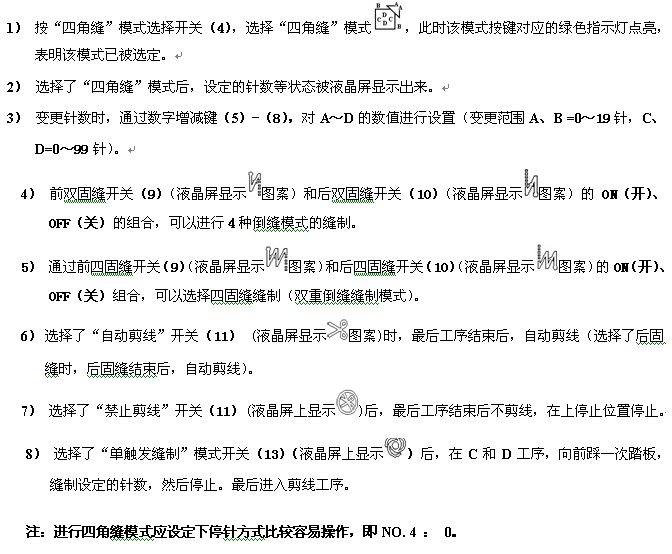

(4)四角缝

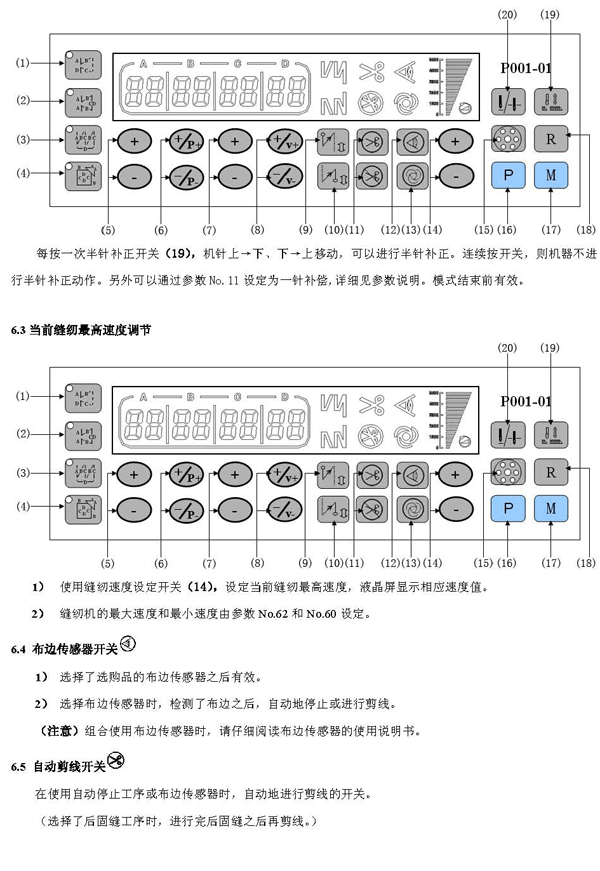

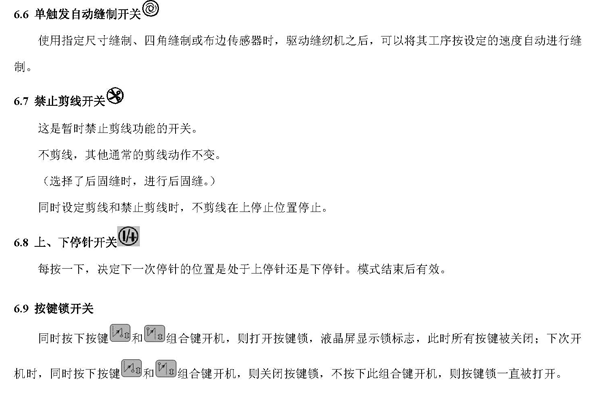

六、功能详细说明

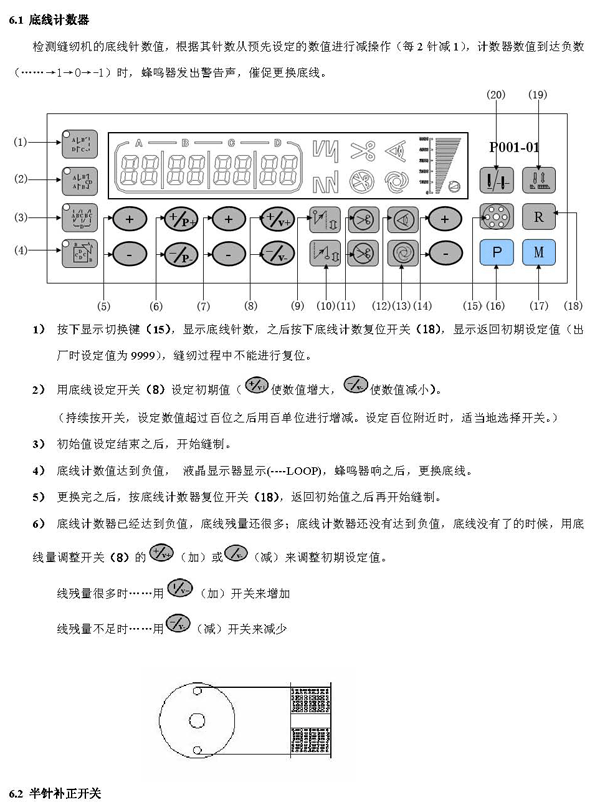

6.1 底线计数器
检测缝纫机的底线针数值,根据其针数从预先设定的数值进行减操作(每2针减1),计数器数值到达负数(……→1→0→-1)时,蜂鸣器发出警告声,催促更换底线。

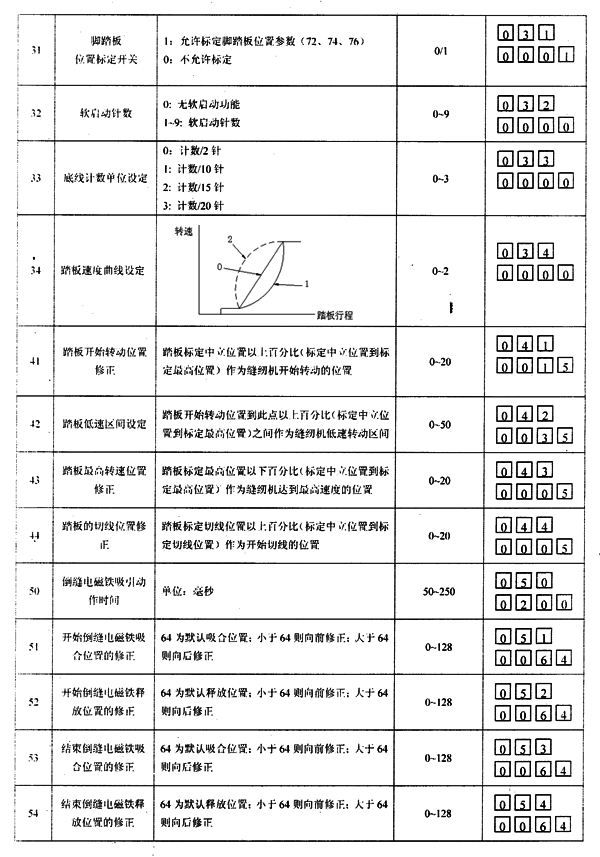

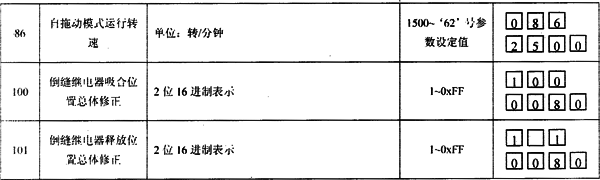

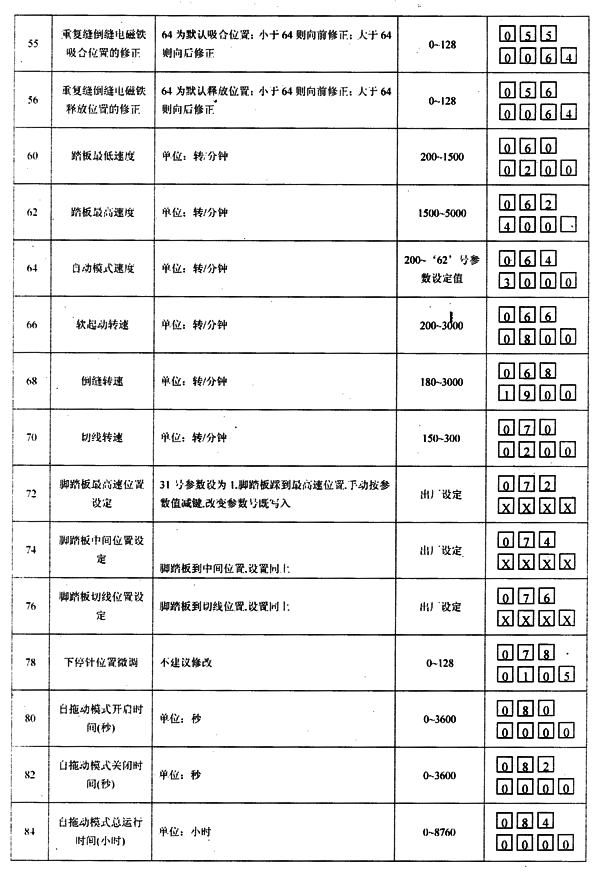

七、参数一览表
